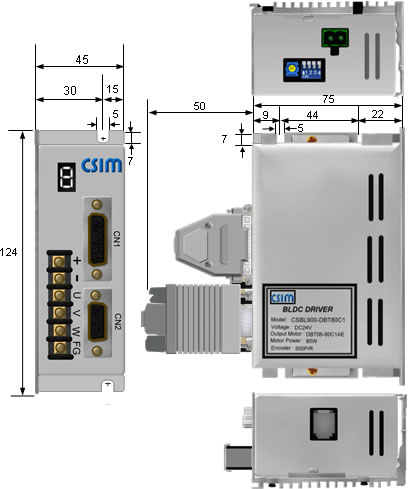

機 型 編 號：
CSBL900-□ □ □ □ □ □ |
DBT50 |
DBT80 |
DBT110 |
CS120 |
CS150 |
電
源 |
輸入電壓 |
直流24VDC±15% |
冷卻方式 |
自然冷卻。 |
編碼器解析數 |
增量型 500ppr/2500ppr。 |
控制方式 |
正弦波PWM控制。 |
操控方式 |
位置、速度、電壓、扭力、終端機模式。 |
位
置
控
制 |
最大輸入脈波頻率 |
差動傳輸方式：500K PPS；開集極傳輸方式：200K PPS。 |
脈波指令模式 |
CW/CCW、PULSE/DIR、A/B相(20KHz)。 |
指令平滑方式 |
緩衝、梯形曲線加減速。 |
電子齒輪比 |
電子齒輪比1/9999 ~ 9999。 |
定位完成判斷 |
1~999 Pulse。 |
速度控制 |
外部命令指令輸入 |
0~10VDC。 |
輸入抗阻 |
10KΩ。 |
速度控制範圍 |
1：3000。 |
終
端
機
控
制 |
內部運轉指令 |
由Windows終端機下運動指令。 |
外部輸入指令輸入 |
0∼10VDC或10KΩ可調電阻分壓電阻輸入。 |
外部定位控制 |
依教導輸入點，由外部輸入開關定位。 |
通訊介面 |
RS232(for Windows終端機)。 |
JOG機能 |
JOG指令輸入或指撥控制IN0,IN1輸入作正、反轉控制。 |
剎車連鎖機能 |
根據伺服ON/OFF狀態，輸出Z軸剎車控制訊號。 |
保護機能 |
過電流（積分電流、即時電流）、過電壓、過負載、過溫度；編碼器異常；低電壓；位置誤差過大；過速度；輸入脈波頻率超限 |
輸入信號 |
Servo Off、JOG正轉、JOG反轉、原點信號、歸零信號(3點INPUT輸入)。 |
輸出信號 |
伺服備妥(Z軸剎車控制訊號)、定位完成、驅動器異常輸出。 |
面板 |
7-Segment LED Display 。 |
