| 產品名稱:CS60伺服馬達 |
型號說明 |
 |
 |
| |
|
| 馬達機種名稱及規格對應表 |
馬達參數 |
伺服馬達型號 |
搭配驅動器型號 |
額定輸出 |
2110 |
CS60-03C1AE |
CSBL700B-CS03C1 |
300 W |
2120 |
CS60-03C2AE |
CSBL700B-CS03C2 |
300 W |
2210 |
CS80-05C1AE |
CSBL700B-CS05C1 |
550 W |
2220 |
CS80-05C2AE |
CSBL700B-CS05C2 |
550 W |
2310 |
CS80-07C1AE |
CSBL700B-CS07C1 |
750 W |
2320 |
CS80-07C2AE |
CSBL700B-CS07C2 |
750 W |
|
| |
|
CS60系列標準規格(低慣性、小容量) |
SPECIFICATION |
單位 |
標準值 Value |
額定輸出 |
Rated Output |
W |
300 |
額定轉速 |
Rated Speed |
rpm |
3000 |
額定轉矩 |
Rated Torque |
N*m |
0.995 |
瞬間最大轉矩 |
Max. Torque |
N*m |
2.87 |
反電動勢常數 |
Counter-electromotive Force |
V/krpm |
44 |
轉子慣量 |
Rotor Inertia |
kg*cm2 |
0.485 |
電阻(兩線之間) |
Winding Resistance |
Ω |
5.05 |
電感(兩線之間) |
Winding Inductance |
mH |
12 |
電氣時間常數 |
Electric Time Constance |
msec |
2.37 |
絕緣等級 |
Insulation Class |
* |
F級 Class F |
重量 |
Weight (Standard) |
kg |
1.8 |
使用環境溫度 |
Ambient Temp. |
oC |
0-40 |
|
| |
|

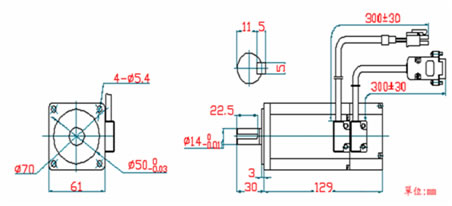

CS60系列伺服馬達尺寸圖 |
 |
| |
|
| CS80系列標準規格(低慣性、小容量) |
型 號 |
|
CS80-05 |
CS80-07 |
SPECIFICATION |
單位 |
標準值 Value |
標準值 Value |
額定輸出 |
Rated Output |
W |
550 |
750 |
額定轉速 |
Rated Speed |
rpm |
3000 |
3000 |
額定轉矩 |
Rated Torque |
N*m |
1.75 |
2.388 |
瞬間最大轉矩 |
Max. Torque |
N*m |
5.25 |
7.164 |
反電動勢常數 |
Counter-electromotive Force |
V/krpm |
58.4 |
71.64 |
轉子慣量 |
Rotor Inertia |
kg*cm2 |
1.107 |
1.793 |
電阻(兩線之間) |
Winding Resistance |
Ω |
2.75 |
2.45 |
電感(兩線之間) |
Winding Inductance |
mH |
12 .35 |
11.3 |
絕緣等級 |
Insulation Class |
|
F級 Class F |
重量 |
Weight (Standard) |
kg |
2.41 |
3.3 |
使用環境溫度 |
Ambient Temp. |
oC |
0-40 |
0-40 |
|
| |

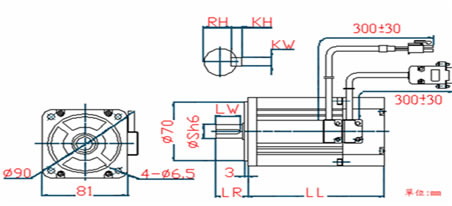

| CS80系列伺服馬達尺寸圖 |
 |
馬達型號 |
S |
LL |
LR |
RH |
KH |
KW |
LW |
CS80-05 |
16 |
130 |
30 |
13 |
5 |
5h9 |
22.5 |
CS80-07 |
19 |
156 |
41 |
15.5 |
6 |
6h9 |
32 |
|
|
