馬達參數
伺服馬達型號
搭配驅動器型號
額定輸出
2410
CS60-120C1AE
CSBL900-CS120C1
120 W
2510
CS60-150C1AE
CSBL900-CS150C1
150 W
CS系列標準規格(低慣性、小容量)
CS60-120C1BE
伺服驅動器型號
CSBL900
額 定 及 最 大 條 件
額定功率
KW
0.12
0.15
額額扭矩
N.m
0.382
0.477
瞬間最大扭矩
1.146
1.432
額定轉數
Rpm
3000
額定電流(線)
Arms
6.86
6.25
瞬時最大電流(線)
20.58
18.75
每秒最大功率增加量
Kw/s
4.63
7.72
搭配驅動器之額定電壓
V
DC 24V
轉子慣量
標準
Kg.cm2
0.315
0.295
含剎車
機械常數
Ms
4.088
2.033
扭矩常數(KT)
N.m/A
0.056
0.076
電壓常數(KE)(線/相)
V/krpm
3.37/3.37
4.62/4.62
電機阻抗(線)
Ohm
0.248
電機線感抗
mH
0.389
電氣常數
1.57
絕緣等級
F級
絕緣阻抗
100MΩ以上，DC500V
絕緣耐壓
AC1500V，50Hz，60sec
重 量
kg
1.23
1.3
環 境 特 性
使用溫度
0∼40℃(32∼104℉)(不結冰)
保存溫度
-15∼70℃(5∼158℉)(不結冰)
使用濕度
80％ RH以下(不凝結)
保存濕度
90％ RH以下(不凝結)
耐震動
2.5G
IP等級
IP55(軸心及接頭除外)

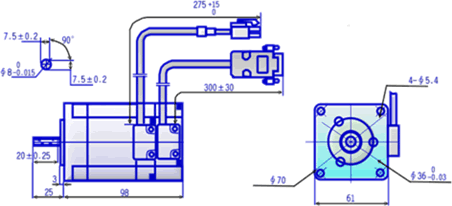

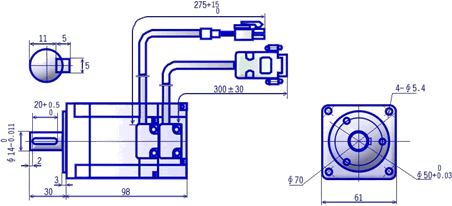

CS60-150C1AE系列伺服馬達尺寸圖
